消防水流量計直管段安裝要求

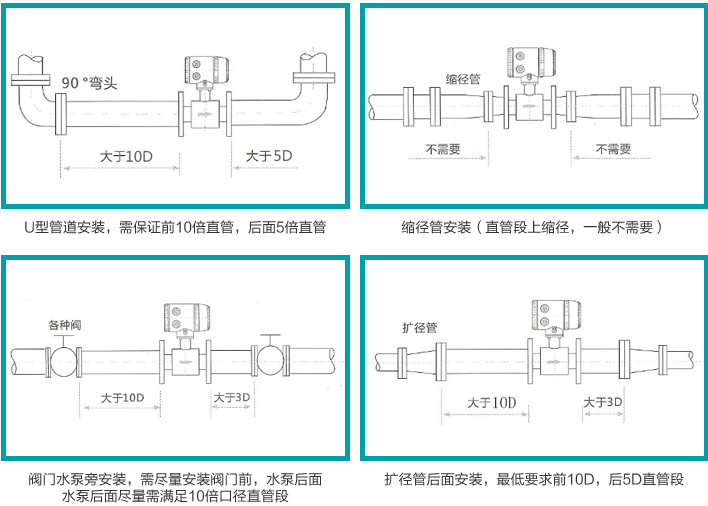

一般要求是前5D后3D.(D管道直徑).
安裝要求:
1、消防水流量計采用法蘭連接，其在管道連接，密封墊圈內徑應略大于管道內徑，保證管路流體穩定流動狀態。
2、應避開陽光直射或周圍溫度過高的地方，防止勵磁線圈因環境溫度過高，出現不允許的溫升導致絕緣性能破壞。
3、應遠離強磁場設備如大電機、大變壓器和電焊機。
4、盡量遠離有氨氣、酸霧腐蝕性空氣的場所。如果現場環境條件不能滿足，用戶在定貨時可以提出，本公司將設法給予解決。
5、安裝流量計的管道段，不要有較大的漏電流，而且附近應有良好的接地。
6、流體流動方向應與流量計標志一致。
7、安裝的管道，要保證測量管道內始終充滿被測介質，防止空管。
8、流量計不要安裝在有負壓的管道段，以防止襯里材料脫落。
9、流量計上游側應有不少于5D倍管道直徑的直管段。
10、下游側應有不少于3倍管道內徑的直管段。
11、如果上游有非全開的閘閥或調節閥，則流量計上游直管段的長度應增加到10倍管道內徑的距離。
12、流量計通常應安裝在水平位置上，兩電*的連線應處于同一水平面上。
13、為防止出現負壓，流量計標高應略低于管道的標高，或在流量計下游側保證有一定的水頭壓力。
14、流量計測量?jī)?nèi)徑應與管道內徑一致，如果內徑不可能一致，管道內徑應大于流量計內徑，并在它們之間加裝圓錐角不大于15的漸縮管或擴管。
15、當流量計為傾斜或垂直安裝，流向應自上而下。
16、對工藝上不允許流量中斷的管道，在安裝流量計時應加設旁路通管和清洗，這種裝置在流量計退出使用的情況下，保證設備系統連續工作
17、流量計禁止用管棒或繩索穿過測量管進行搬運、吊裝，以免損壞襯里。
