浮子式液位計的工作原理
點擊次數：2978 發布時間：2021-06-30 01:12:13
浮子式液位計具有顯示直觀、醒目、視角寬，結構緊湊合理，安全可靠，無“跑、冒、滴、漏”現象。通過學習浮子式液位計工作原理及維護有助于提高操作水平，維護好設備降低故障率。
浮子式液位計工作原理

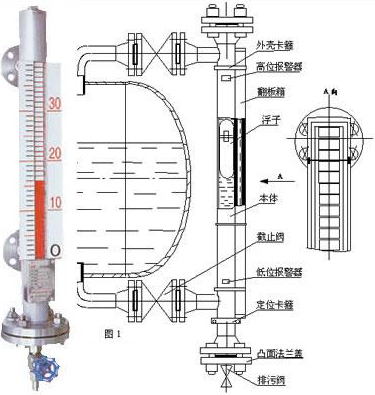

結構圖
工作原理圖
浮子式液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
三、日常維護
1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響浮子式液位計的正常工作；
2、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；
3、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
4、浮子式液位計應根據介質情況，不定期清洗主導管清除雜質
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、浮子式液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
