液體流量計的安裝方法

液體流量計簡單說是由流量傳感器變送器組成的。液體流量計的安裝要求是一定要安裝在管路的*低點或者管路的垂直段，但是一定是在滿管的情況下，對直管段要求是前5D后3D，這樣才能保證液體流量計的使用和對精度的要求。

1.對外部環境的要求

1.1 液體流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。

1.2 液體流量計*好安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。

1.3 液體流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。

1.4 為了安裝、維護、保養方便，在液體流量計周圍需有充裕的安裝空間。

1.5 液體流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

2.管道式液體流量計

2.1 對直段的要求

為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度（也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝）。

2.2 對工藝管的要求

液體流量計對安裝點的上、下游工藝管有一定的要求，否則影響測量精度。

a.上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN（式中DN：傳感器內徑，D：工藝管內徑）

b.工藝管與傳感器必須同心，同軸偏差應不大于0.05DN

2.3 旁通管的要求

為了方便檢修液體流量計，*好為流量計安裝旁通管，另外，對重污染流體及流量計需清而流體不能停止的，必須安裝旁通管。

a.方便流量計的檢修

b.對重污染流體必須安裝

c.流體不能停止而流量計需清洗

3.插入式液體流量計安裝要求

3.1 對直管段的要求

入口/出口直管段：入口應≥10×DN；出口應≥5×DN

3.2 對接地點要求

為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，無須專設接地裝置）

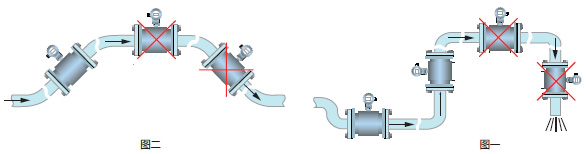

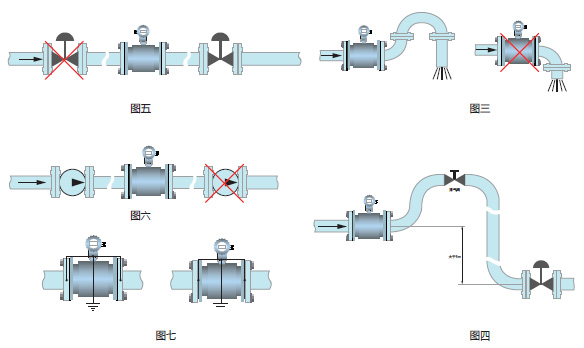

3.3 對安裝位置要求如圖所示

插入液體流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式液體流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。

液體流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布，增加前后直管段的長度、采用一個流量穩定、減少測量點的截面。
