超聲波流量計的概述
超聲波流量計以時差法為原理，測量圓管內液體流量，流體的流速與超聲波順流和逆流傳播的時間差成 正比。此時還可用相差法、頻差法等。它具有穩定型好、零點漂移小、測量精度高，量程比寬（流速范圍： 0.01-12m/s），抗干擾能力強等特點。
超聲波流量計的產品特點
1、陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐蝕性液體的 測量。使用金屬粘接劑，粘接更加牢固，使用溫度可達160℃，特別適合于聲傳感器，使傳感器的工程實用 性大大提高。
2、微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分 析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW
3、卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功能。另外設計了先 進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
4、靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修 過程中任意更換轉換器和傳感器，不影響測量準確度。
5、漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
超聲波流量計的產品類型
◆ 插入式超聲波流量計：使用我公司專有鉆孔裝置可進行不停產安裝。一般為單聲道測量，為了提高測量準 確度，可選擇三聲道。
◆ 管段式超聲波流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。
◆ 外夾式超聲波流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油 脂）安裝，安裝時不損壞管路。
◆ 便攜式超聲波流量計：便攜使用，內置可充電鋰電池，手持使用，配接磁性傳感器。
◆ 手持式超聲波流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。
◆ 防爆型超聲波流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本 質安全型。
◆ 流量測量系統：由多臺超聲波流量計和系統主站組成。適于多條管路的集中測量。
◆ 超聲波流量計：用于供熱系統的熱量測量。
◆ 電池供電型超聲波流量計：采用一節鋰電池供電的一體式超聲波流量計。適于無市電供應的測量場合，一 節電池可使用十年，具有多種測量功能。
外供電及電池式超聲波流量計概述
測量滿管的液體流量計，可測量的介質：飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑 油、柴油、燃油、化工液體等其他均質流體。
外供電及電池式超聲波流量計產品特點
◆ 測量流速范圍寬（0.01～12m/s），管徑范圍大（DN15～4000mm），適用于各種管材質。
◆ 管段式結構緊湊、堅固，精度高，量程比寬，安裝簡單，壓力損失小，無機械活動部件。
◆ 外夾式傳感器、插入式傳感器可不停機安裝維護。
◆ 全中文的操作界面，使用更簡單方便。
◆ 具有兩路模擬量輸入接口可測量熱量（冷量）、壓力、溫度等參數。
◆ 可選單聲道、雙聲道、三聲道型。
◆ 防非操作人員誤動的密碼鎖保護。
外供電及電池式超聲波流量計技術參數
產品分類：插入式超聲波，管段式超聲波流量計，外夾式超聲波流量計
管道范圍（mm）：DN80-4000，DN20-2000，DN20-4000
流速范圍（m/s）：0.01-12m/s
測量液體：水、河水、海水、石油、化學液體等均質流體
管道材質：金屬（如碳鋼、鑄鐵、不銹鋼、鉛等）非金屬材質（如PVC，有機玻璃等）
管襯材質：玻璃鋼、沙漿、橡膠等
信號輸出：1、4-20mA；阻抗＜800Ω，光電隔離，準確度0.1%，2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離＞500m，3、RS-485：光電隔離0，波特率可選擇，傳輸距離＞1.6km，4、打印機：RS-232串口模式。打印機為選配件，5、M-RUS
鍵盤：2×8漢字鍵盤
顯示器：2×10漢字顯示或英文顯示
測量功能：顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計供熱量、斷電時間等。
數據存貯：可存貯前720小時，前365天，前36個月和前十年的測量數量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度：轉換器：-10～+45℃（特殊環境請說明）
傳感器：-40～+60℃（常溫型），-40～+160℃（高溫型）
傳感器材質：不銹鋼陶瓷，不銹鋼和普通碳鋼，外夾式超聲波流量計
傳感器承壓能力：管內部分壓力小于4.5MPa DN20～700mm小于2.5MPa，DN800～2000mm小于1.6MPa 與管道內壓力無關 建議不浸水工作
傳感器防護等級：IP68
轉換器防護等級：壁掛式轉換器：IP65，盤裝式轉換器：IP52，一體式轉換器：IP67
防爆等級：EXdⅡBT6
傳感器電纜長度：＜500m，＜500m，＜500m
傳感器電纜型號：專業電纜SEYV-75-2（直徑7mm），越短越好，減少干擾，也可以加長到300m若長要加粗電纜
工作電源：AC220V，DC12～36V 0.8A（可選）
轉換器外形尺寸：壁掛式：213×185×107mm，盤裝式：160×80×250mm，一體式：185×140×100mm
傳感器外形尺寸：200×Φ20（桿部）×Φ50（連接部）mm，見管段傳感器數據表 60×40×35mm
轉換器重量：壁掛式：1.2kg，盤裝式：0.8kg，一體式：1.4kg
傳感器重量：0.7kg/支，見管段傳感器數據表0.2kg/支
熱量測量功能：測量供熱量、熱損耗、入口溫度、出口溫度

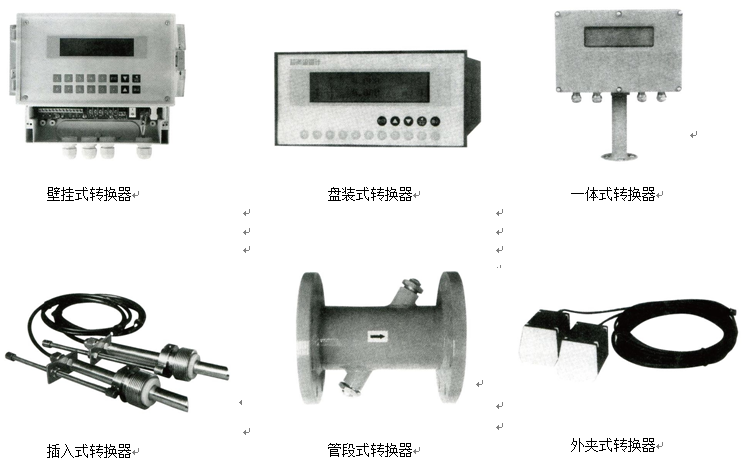

外供電及電池式超聲波流量計產品組成
轉換器：分為三種型式：壁掛式轉換器、盤裝式轉換器、一體式轉換器
傳感器：分為三種型式：插入式傳感器、管段式傳感器、外夾式傳感器
管段式傳感器
管段式傳感器出廠時就配備和現場管道內徑相同的工藝管段，并且傳感器在管段上的安裝尺寸是加工來精 確保證的，所以該傳感器有較高的測量精度。
插入式傳感器
插入式傳感器適用于管道內壁結垢嚴重，管道材質為非透聲材料的應用場合。由于插入式傳感器的聲楔部 分和被測液體直接接觸，超聲波直接在被測液體中傳播，不需要聲耦合劑，屬于免維護型傳感器，該傳感器的 聲楔材料由陶瓷制成，具有耐腐蝕、耐高溫、耐摩擦、長壽命的特點，該技術為我公司**技術。
外夾式傳感器
外夾式傳感器的安裝是將兩只傳感器夾裝在管道外壁，不與被測液體接觸。傳感器表面與管道外壁之間涂 有聲耦合劑，該耦合劑可以是專用硅膠（出廠時配備）或高溫潤滑脂，傳感器用專用的鋼絲繩卡具（出廠時配 備）捆綁在管道上。適合測量腐蝕性、有毒性、高純凈度的液體。由于無需在管道上開孔，所以安裝極為簡 單，方便。
